Przegląd produktu

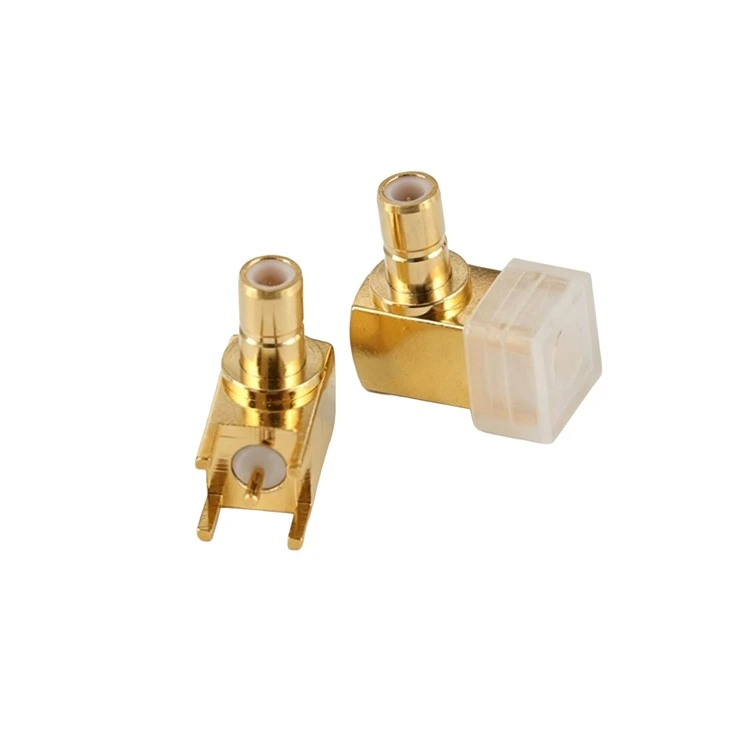

TheSMB-75JWEjestZłącze kątowe SMB RF 75 omówprzeznaczone do zastosowań w kompaktowych PCB i sprzęcie elektronicznym. Konfiguracja pod kątem prostym-pomaga lepiej wykorzystać ograniczoną przestrzeń na płycie i obudowie, a interfejs SMB zapewnia szybkie i praktyczne połączenie RF.

Zaprojektowaliśmy to złącze do projektów, w którychImpedancja 75 omów, kompaktowy rozmiar i wygodna instalacja na płytce drukowanejsą ważne. Nadaje się do transmisji sygnału RF i może być stosowany w sprzęcie komunikacyjnym, systemach wideo, przyrządach testowych i innych urządzeniach elektronicznych.

W przypadku klientów, którzy potrzebują złącza dopasowanego do konkretnego układu PCB lub zespołu RF, możemy również omówić wymiary, materiały, pokrycie i wymagania produkcyjne w zależności od zastosowania.

Jak to działa

Złącze RF zapewnia przejście elektryczne pomiędzy linią transmisyjną PCB a zewnętrznym interfejsem koncentrycznym lub RF.

SMB-75JWE utrzymuje ścieżkę sygnału RF poprzez środkowy styk i zewnętrzną strukturę przewodzącą. Materiał izolacyjny oddziela przewód sygnałowy od przewodu zewnętrznego, a geometria złącza pomaga zachować wymagane właściwościImpedancja 75 omówpoprzez interfejs.

System sprzęgania SMB przeznaczony jest do szybkiego łączenia i rozłączania. W praktycznych zespołach RF złącze powinno być używane razem z kompatybilnym kablem 75 omów, linią transmisyjną PCB i odpowiednim złączem, aby zminimalizować nieciągłość impedancji i odbicie sygnału.

Elektryczny

Impedancja	75Ω
Zakres częstotliwości	0-3 GHz
Napięcie robocze	Mniejsze lub równe335V
VSWR	Mniejsze lub równe1.2
Rezystancja izolacji	Większe lub równe1000mΩ
Wytrzymujące napięcie	1000V
Opór kontaktu centralnego(mΩ)	Mniejsze lub równe 6
Zewnętrzna rezystancja styku(mΩ)	Mniejszy lub równy 1
Trwałość	500 cykli

Materiał i poszycie

	Tworzywo	Platerowanie
Ciało	Mosiądz	Złoto
Środkowy dyrygent	Mosiądz	Złoto
Zaciskana tulejka	Mosiądz	Złoto
Izolator	PTFE

Środowiskowy

Zakres temperatur	-40 stopni ~ +125 stopni
Wilgotność	＜95％
Test-mgły solnej	48h

Struktura złącza

Główne części złącza SMB-75JWE obejmują:

Centrum kontaktowe
Przesyła sygnał RF pomiędzy płytką drukowaną a interfejsem współpracującym.

Izolator
Oddziela styk środkowy od przewodu zewnętrznego i zapewnia izolację elektryczną.

Ciało Zewnętrzne
Zapewnia ścieżkę zwrotną RF i ekranowanie, jednocześnie wspierając konstrukcję mechaniczną.

Interfejs łączenia SMB
Zapewnia połączenie z odpowiednim złączem SMB.

Sekcja zakończenia PCB
Łączy złącze z płytką drukowaną i utrzymuje mechaniczne i elektryczne połączenie między złączem a płytką.

Struktura kąta-jest szczególnie przydatna, gdy połączenie RF musi zostać obrócone natychmiast po opuszczeniu PCB.

Obszary zastosowań

SMB-75JWE można rozważyć w systemach RF, w których:Interfejs gniazda SMB-kątowego, 75 omówjest wymagane.

Typowe obszary zastosowań obejmują:

Transmisja wideo i sygnału

Interfejsy RF 75 omów są powszechnie stosowane w sprzęcie obsługującym wideo lub inne ścieżki sygnałowe 75 omów. Kompaktowa konstrukcja pod kątem prostym-może uprościć rozmieszczenie złączy wewnątrz sprzętu.

Sprzęt komunikacyjny

Złącze może być używane jako część połączeń RF w modułach komunikacyjnych i powiązanym sprzęcie elektronicznym, gdzie wymagany jest kompaktowy interfejs 75 omów.
